一、概述

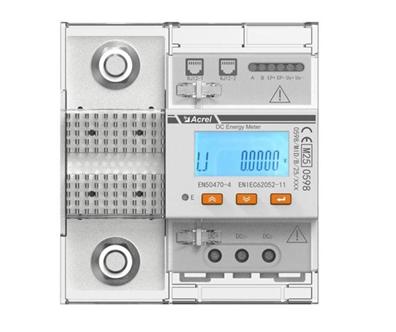

DJSF1352-D系列直流电能表是安科瑞电气（Acrel）专为直流充电桩设计的导轨式测量设备，支持电压、电流、功率及电能的高精度测量。其核心优势在于适应直流系统环境，可满足电动汽车充电、储能系统、光伏电站等领域对电能计量的需求。产品符合GB/T 33708-2017标准，提供中英文双版本操作说明，适用于国内外市场。

二、型号与技术参数

1. 型号分类

DJSF1352-D-360：最大测量电流360A，适用于中小型充电桩或分布式能源系统。

DJSF1352-D-600：最大测量电流600A，专为大功率直流场景（如快速充电站）优化。

DJSF1352-L：液晶显示模块，用于D-600型号的扩展显示。

2. 关键技术指标

测量范围：电压0-1000V DC，电流覆盖4-600A（分型号），功耗≤0.2VA（电压）、≤0.1VA（电流）。

精度等级：B级（相当于1级），满足高精度计费需求。

通信接口：标配RS485，支持Modbus-RTU、DL/T 645-2007等协议，兼容主流能源管理系统。

环境适应性：工作温度-40℃~+70℃，湿度≤95%RH，防护等级满足工业场景需求。

三、安装与接线设计

1. 物理结构

采用标准DIN35mm导轨安装，D-360与D-600外形尺寸分别为75mm×42mm×77mm和105mm×53mm×65mm，紧凑设计节省空间。

显示模块（DJSF1352-L）通过RJ12接口扩展，支持单表或多表并联显示。

2. 接线配置

端子定义：包含直流电源输入（DC+/DC-）、负载/源端接线（LOAD/SOURCE）、RS485通信（A/B）及脉冲输出（EP+/EP-）。

注意事项：

通信线需使用屏蔽双绞线（≥0.5mm²），屏蔽层接地以抗干扰。

避免与强电线路并行布线，确保信号稳定性。

四、功能与应用场景

1. 核心功能

实时监测：显示电压、电流、瞬时功率及累计电能（kWh）。

参数设置：支持通过菜单修改通信地址、脉冲输出比例（如100imp/kWh）等参数。

脉冲输出：提供秒脉冲（校时）与电能脉冲（计费校验），适配多种收费系统。

2. 典型应用

电动汽车充电桩：精准计量充电量，支持分时计费与数据远传。

储能系统监控：实时监测电池充放电状态，优化能量管理。

工业直流供电：适用于数据中心、轨道交通等场景的直流配电柜集成。

五、技术优势与合规性

高可靠性：通过4.4kV工频耐压与±6kV冲击耐压测试，绝缘电阻≥40MΩ，确保恶劣环境下稳定运行。

低功耗设计：工作电源DC9-36V，整机功耗≤3W，节能环保。

标准化协议：兼容Modbus和DL/T 645协议股票配资查询平台
